KoshianとFluent, Elasticsearch/Kibanaでリアルタイム可視化

Koshianを使ってセンサーデータのリアルタイム可視化・分析可能な構成を考えて作ってみたメモ。全体構成はこんな感じ。

全体構成
全体図.001
MQTTを使っても大丈夫で、MQTTでもOK。ただ、敢えて使わない。使わない理由は以下にて。

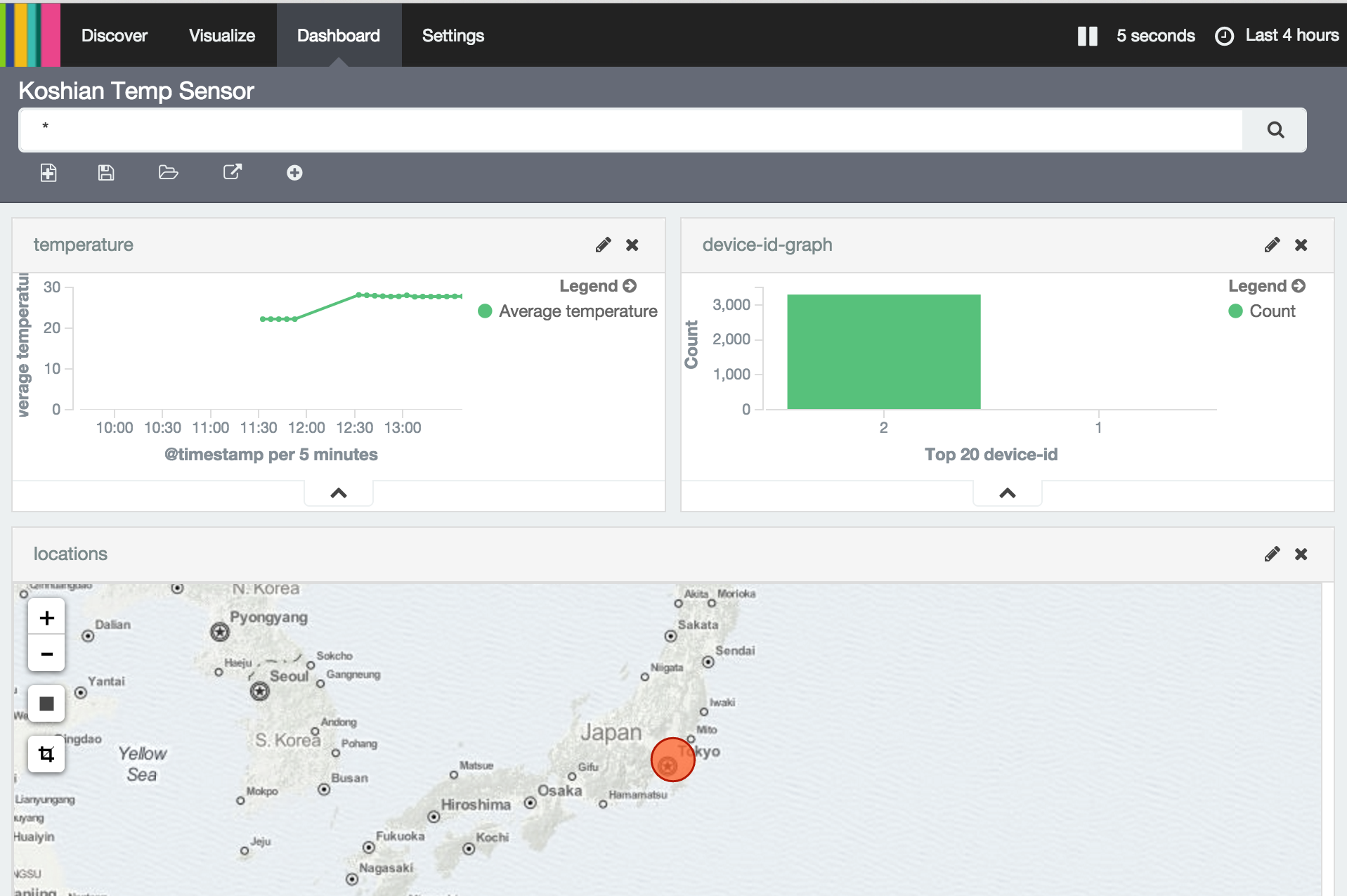

可視化の様子(Kibana)

温度のグラフ、device_id(データを送ってきたデバイス毎のID)、接続元IPを使った位置情報を表示している。

やってみたいこと
1. センサーデータを可視化 -> es/kibana
2. リアルタイムが良い、センサーデータのストリームにも耐性がある -> fluentd
3. 大規模、並列化/スケールする -> es/fluentd/AP(golang)
4. 解析/分析も可能 -> fluentdからhadoopとかに流し込みでも可

使うもの
fluentd : ログ集約配送
elasticsearch : 検索用DB
kibana : 可視化
golang : gwとのやりとり用
ConoHA : クラウドのサーバ

KoshianはWeb系の人にはさーっぱり馴染みも無いと思うけど、安くてBTもサクッと使えるという素敵な端末。逆にモノをいじる方には、es(elasticsearch)、fluentd、kibanaとかナニソレ的な感じもするけど、かなり使われている感がする。特に可視化、リアルタイム、スケールするといった所では、導入検討はするはず。

なぜMQTTを使わないか?
自分がよく使うMQTTは使いません。サーバはUbuntuで立てているから、mosquittoとか使えば簡単なんだけど。その場合、golangの口をMQTTに入れ替えればOK、それでも動くですね。GW(iphone)がpublisherで間にMQTT Brokerが挟まったgolang(subscriber)で取得といった感じで。まぁ簡単に動かせる。

ただ、なぜにMQTTでセンサーデータの配送をしないか?というと、MQTT broker経由でsubscriber側で取得するともちろんpub側のIPが分からない。pub/subでのメッセージ配送物なのでそういうもんだけど。

インターネット上を流れてくるなら発信者のIPは知りたいし、データ発信者(デバイス)の発信者情報(IP)を受け取り手側で処理はしたくなるというか、これみたいに簡単に地図上に表示したくなった時とかでも。まぁ、IPと位置情報は正確には関連性が無いんだけどね。
デバイス/GW側でGPS情報を送信データに付与すれば…というのはそうだけど、別に位置が知りたい訳ではなくIPが知りたい。逆にMQTT BrokerでIPをメッセージに付与…は無いし、Brokerだけで動くならそもそもpub/subの意味は無い。

ちなみに、IPのログとしての意味では、MQTT Broker側ではログとしてID/IP/配送先のID/IPは残しておく必要はあるはず。そうしないと、怪しいメッセージの配送、不正ID・ユーザの混入といった時にかなり厄介なことになるし、追跡手段として残しておくことになるかと。

そこまでしてMQTTか?といったらちょっと別の用途で使った方が好いと思われ。例えば、閉じた(宅内)NWとかバックエンドの配送では良いかなと。セキュリティ的に閉じていれば、その辺のことはある程度すっ飛ばして考えらえるから。
要はインターネット、Globalで利用する時、実際の運用・管理でどーするか?。MQTT Brokerも自分の管理で全て把握できるならそれでも良い気はするけど、この辺の解を持っている人がいたら教えて欲しい。

td-agentの設定
ここではIPアドレスを追記している。センサーデータの増減には全く影響を受けないから素敵。

# GEOIPで位置情報・国コードの追加
<match debug.temp>
  type geoip
  geoip_lookup_key ipaddr
  <record>
    lat   ${latitude["ipaddr"]}
    lon   ${longitude["ipaddr"]}
    location_properties  '{ "lat" : ${latitude["ipaddr"]}, "lon" : ${longitude["ipaddr"]} }'
    country ${country_code['ipaddr']}
  </record>
  tag store.${tag}
</match>

# elasticsearchに登録
<match store.debug.temp>
  type copy
  <store>
    type stdout
  </store>
  <store>
    type elasticsearch
    host localhost
    port 9200
    logstash_format true
    logstash_prefix temp

    tag_key @log_name
    include_tag_key true
    flush_interval 10s
  </store>
</match>

golang側
golangはこんな感じ。サクッと書いて、すぐ使えるから好き。スケールさせたかったら並べればOK。

package main
import (
	"fmt"
	"log"
	"net/http"
	"strings"
	"time"

	"github.com/ant0ine/go-json-rest/rest"
	"github.com/t-k/fluent-logger-golang/fluent"
)

// 受信データ用のstruct
type SensorData struct {
	DeviceId string
	Temp     string
}

func main() {
	logger, err := fluent.New(fluent.Config{FluentPort: 24224, FluentHost: "ip addr"})

	if err != nil {
		fmt.Println(err)
	}
	defer logger.Close()

        // GW(iphone)からは、RESTで/put/を叩く。
	api := rest.NewApi()
	api.Use(rest.DefaultDevStack...)
	router, err := rest.MakeRouter(
		rest.Post("/put/", func(w rest.ResponseWriter, req *rest.Request) {
			SensorData := SensorData{}
			err := req.DecodeJsonPayload(&SensorData)
			log.Println(req.Body)
			if err != nil {
				rest.Error(w, err.Error(), http.StatusInternalServerError)
				return
			}

                        // このtagはfluentの方と合わせておく
			tag := "debug.temp"
			t := time.Now()

                        // 温度, 接続元IP, device-id(端末からくる)を送信
                        // センサーデータが増えた時はこの辺で追加。ここでは温度のみ。
			data := map[string]string{
				"temp":      SensorData.Temp,
				"ipaddr":    strings.Split(req.RemoteAddr, ":")[0],
				"device-id": SensorData.DeviceId,
			}

                        // fluentd行き
			logger.PostWithTime(tag, t, data)

			w.WriteJson("OK")
		}),
	)
	if err != nil {
		log.Fatal(err)
	}
	api.SetApp(router)
	log.Fatal(http.ListenAndServe(":8080", api.MakeHandler()))
}

その他
es/kibanaの設定方法はググれば書いてある。GW(iphone)からはBLEでKoshianから値を取得して、RESTで叩くだけでOK。とっても簡単。MQTTを使う時は、PodでMQTTKitを入れてすぐ使えるから、それも問題ないでしょう。あと認証をしたくなったらMariaDBでも立てて、そこで管理してあげる感じ。暗号化はTLSで証明書でも突っ込んでおいて。
若干身内感はするけど、ConoHaイケてる。客観視で使ってみて、性能(CPU/SSD)、価格的にもこれは良いと普通に思った。

「KoshianとFluent, Elasticsearch/Kibanaでリアルタイム可視化」への2件のフィードバック

  1. はずしていたら申し訳ないのですが、GWでIPアドレスをpayloadの中に埋め込むのはだめなのでしょうか。LTEなどの環境下でも、 http://ifconfig.me/ などを使えば外部接続用のIPアドレスを得ることは出来ると思います。

    1. そうですね。自身の外部アドレスを知るのは外のサーバと疎通すれば分かるので、それをGWで埋め込むのはアリとは思いました。ちょっと意味合いはあれですが、STUNとかでも。ただ、実際のところLTEとかでもですが、外部アドレスが変わったりするのを考えると、都度確認するのもちょっと…って感じはしますよね。
